控制方案

分析方案、控制方案的区别：

• 分析方案=报表，由用户主动设置条件进行查询
• 控制方案=看板，规则设定好后，系统自动执行“计算、分析”，控制图自动更新，用户无需介入
• 控制点的定义：指控制看板的控制图上的单个数据点，即每次调度运行时采集到的一组数据（包含数量=子组容量）

控制方案管理

方案列表

• 本页面属于定制，不支持二开
• 控制方案的状态有3种：
  • 上线：方案持续运行，运行结果可在【控制看板】中查看
  • 暂停：方案暂停运行，运行结果可在【控制看板】中查看
  • 下线：方案停止运行，并隐藏，【控制看板】中看不到该方案
  • 说明：下线不会删除历史运行结果
  • 说明：运行结果数据（原始数据、计算结果、报警记录）在数据库中，可直接调用二开
• 控制方案保存后：
  • 禁止修改：代表控制对象的字段、控制方式（控制图、子组容量等）
    • 控制对象的描述字段结构不可变更，但（数据）实例可增减
    • 如果同一个对象需要变更控制方式（控制图、子组容量），可复制本方案，在新方案里修改后重新上线
  • 可修改：数据集（对象字段名不能改）、取数规则、判异规则、控制限更新规则、工序能力更新规则

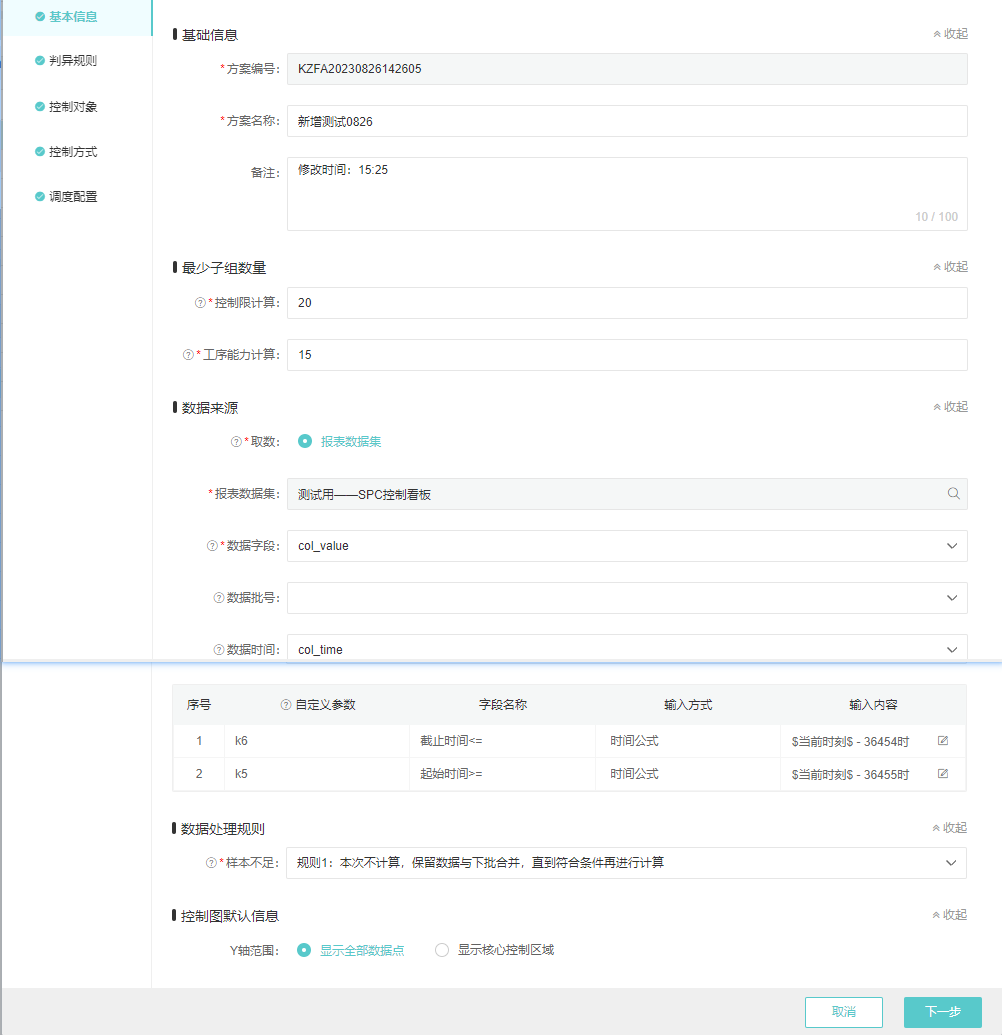

新增控制方案

1. 准备工作

   确认调度已经启用：【调度管理：控制台管理】启动按钮是绿色的

2. 基本信息



   • 最少子组数量：仅用于【控制限自动更新】、【工序能力自动计算】
   • 报表数据集：包含自定义参数的数据集
     • 2个时间类型的自定义参数：用于取数规则
     • 其他非时间类型的自定义参数：用于描述控制对象
       • 即允许1个控制方案同时监控多个控制对象，这些控制对象采用相同的描述字段
       • 特殊情况下，如果该数据集所有数据视为1个控制对象，请人为添加1个标识字段
   • 数据字段：代表样本数据的字段
   • 数据批号、数据时间：用于辅助定位的字段，不参与分析，仅前端能显示【控制看板：样本数据】
   • 时间公式：取数规则，从该时段内随机获取指定数量（子组容量）的样本数据作为一个数据点
     • 注意校验公式正确性：起始时间的计算结果＜截止时间的计算结果
   • 样本不足：指时间段内获取到的样本数量＜子组容量

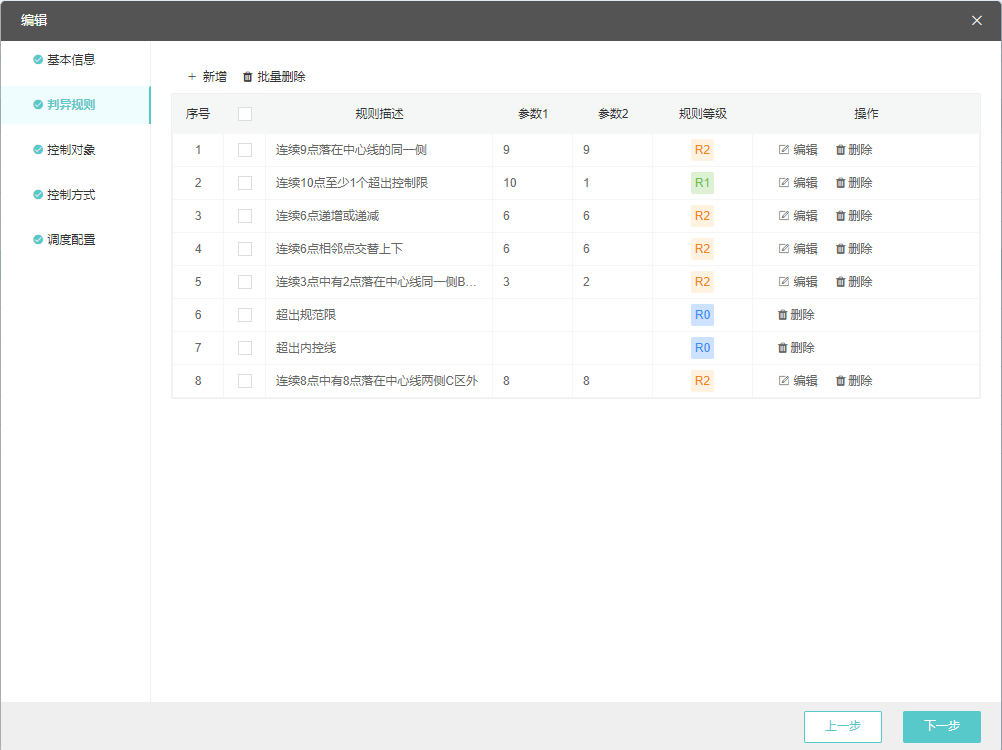

3. 判异规则



   • 自动启用列表中的所有规则
   • 运行中的方案，修改列表中的规则，不会对历史数据进行重算，仅对修改后的数据生效

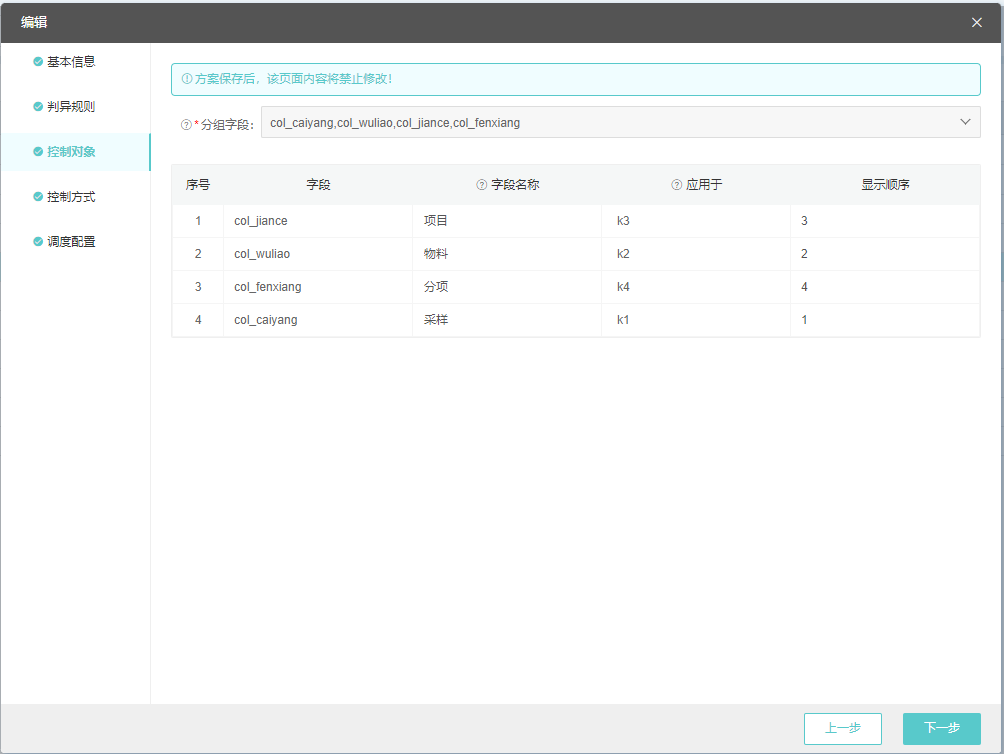

4. 控制对象



   • 分组字段：即描述控制对象的字段
     • 目的：一个方案可以同时监控多个相同结构的控制对象
     • 可通过修改对象实例数据的方式，实现控制对象的管控，入口【控制方案管理：更多：最新参数】
   • 方案一旦保存后，字段禁止修改
     • 如果方案数据换源（即更换基础信息中的报表数据集），要确保新数据集中仍然包含“分组字段”
     • 字段名称、显示顺序，影响【最新参数】中的显示样式

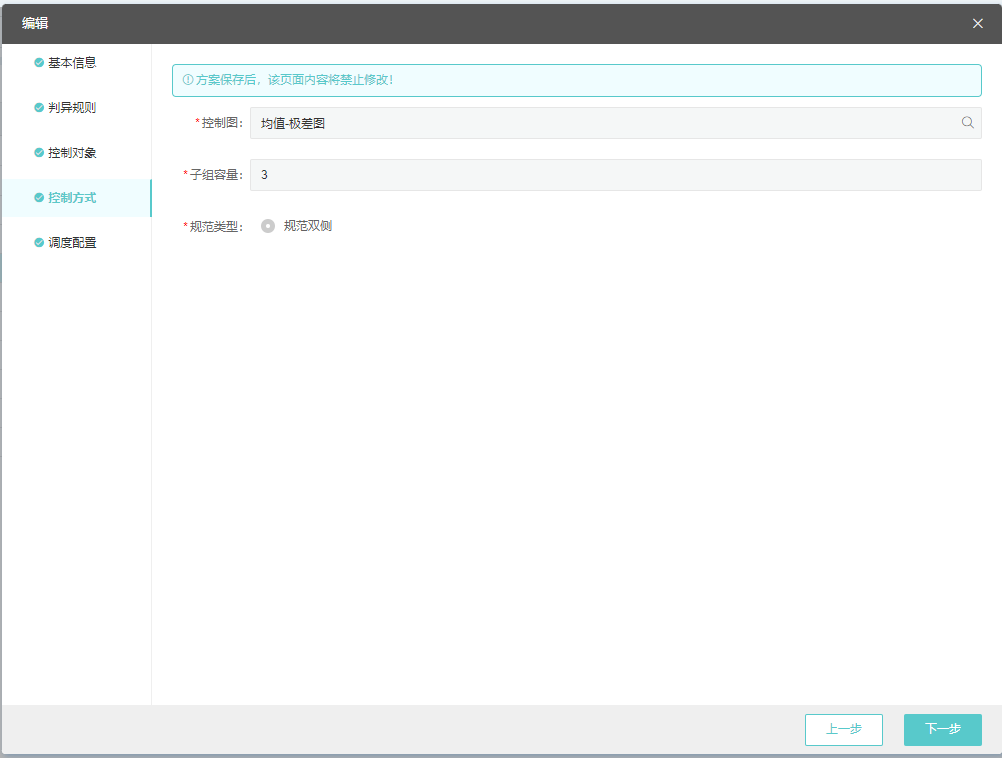

5. 控制方式



   • 方案保存后，控制方式禁止修改
   • 提示：可复制方案、修改控制方式、保存为新方案的方式来实现间接修改

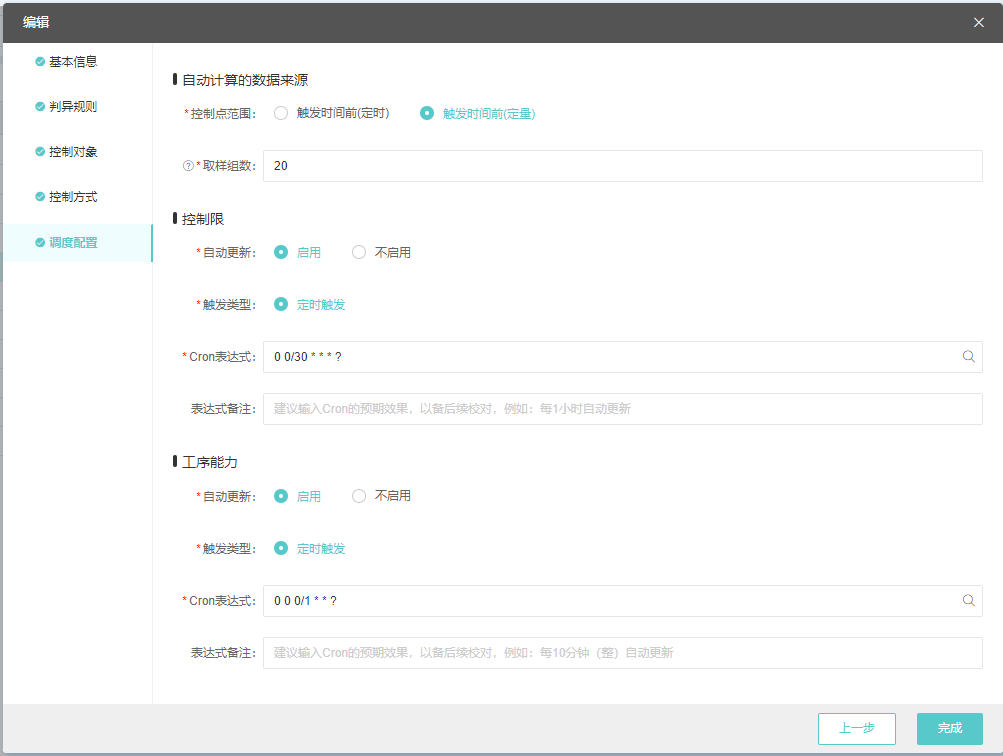

6. 调度配置



   • 调度配置：指使用历史监控数据自动计算控制限、工序能力
     • 控制点：历史监控数据，即看板控制图中的数据点
     • 提示：自动计算时，默认剔除“不参与计算”的控制点
       • 默认：无法通过判异规则校验被判为【失控】的控制点，不参与计算
       • 提示：该标记可被修改，入口【控制看板：样本数据：异常反馈】
   • 控制限：启用自动更新后
     • 更新日志见调度日志，入口【控制方案管理：更多：查看运行日志：调度日志：控制限】
     • 更新成功后，会将本次计算结果，插入最新参数，入口【控制方案管理：更多：最新参数】
     • 从成功更新 ~ 下次更新前的这段时间，控制看板会自动按照该控制限进行分析
   • 工序能力：
     • 关闭自动更新，则【控制看板：工序能力】显示内容为空
     • 启用自动更新，则显示趋势图，可查看工序能力的历史分析结果
       • 更新日志见调度日志，入口同上
       • 更新成功后，趋势图上自动增加1个点

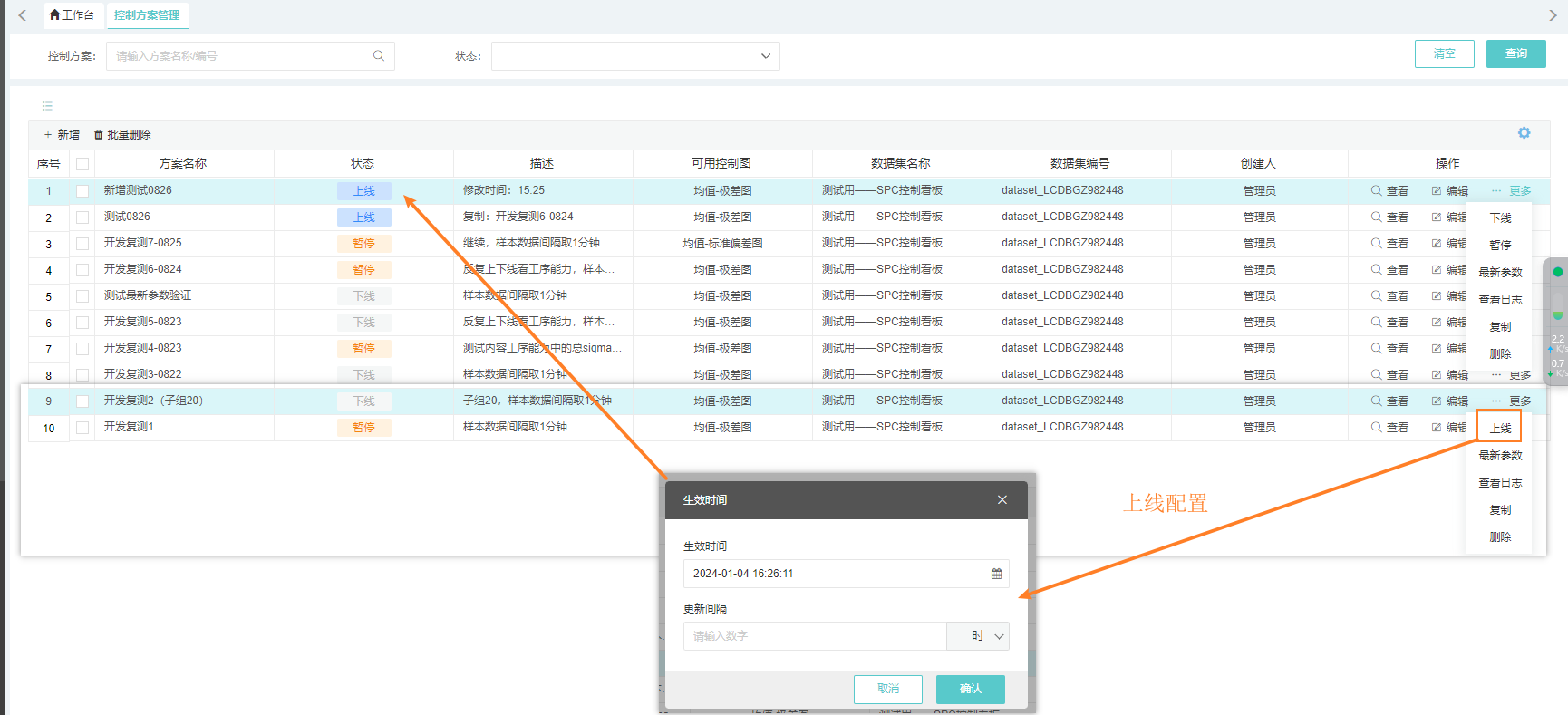

方案上下线

• 方案配置完成后，默认状态=下线
• 上线：需要填写生效时间、更新间隔
  • 上线前先检查：控制台确认调度已经启用 + 最新参数中的有效控制对象＞0
  • 生效时间：监控生效时间，即首次查询数据、生成控制点的时间
  • 更新间隔：第2次监控时间=生效时间+更新间隔……以此类推
  • 每个监控时间=控制点时间公式中的当前时刻
  • 根据（方案中的时间公式、生效时间、更新间隔）可推算出未来的每个监控发生点、以及监控数据的取数时间规则
  • 提示：
    • 这里的更新间隔是指控制点的更新间隔
    • 控制限、工序能力的自动更新规则，见【控制方案管理：调度配置】
• 暂停：本方案的所有调度，控制点、控制限（如有）、工序能力（如有）都停止，控制看板中可查看到本方案历史数据
  • 例如产线检修期间可以暂停监控，节省计算资源
• 下线：本方案的所有调度停止，控制看板中隐藏方案

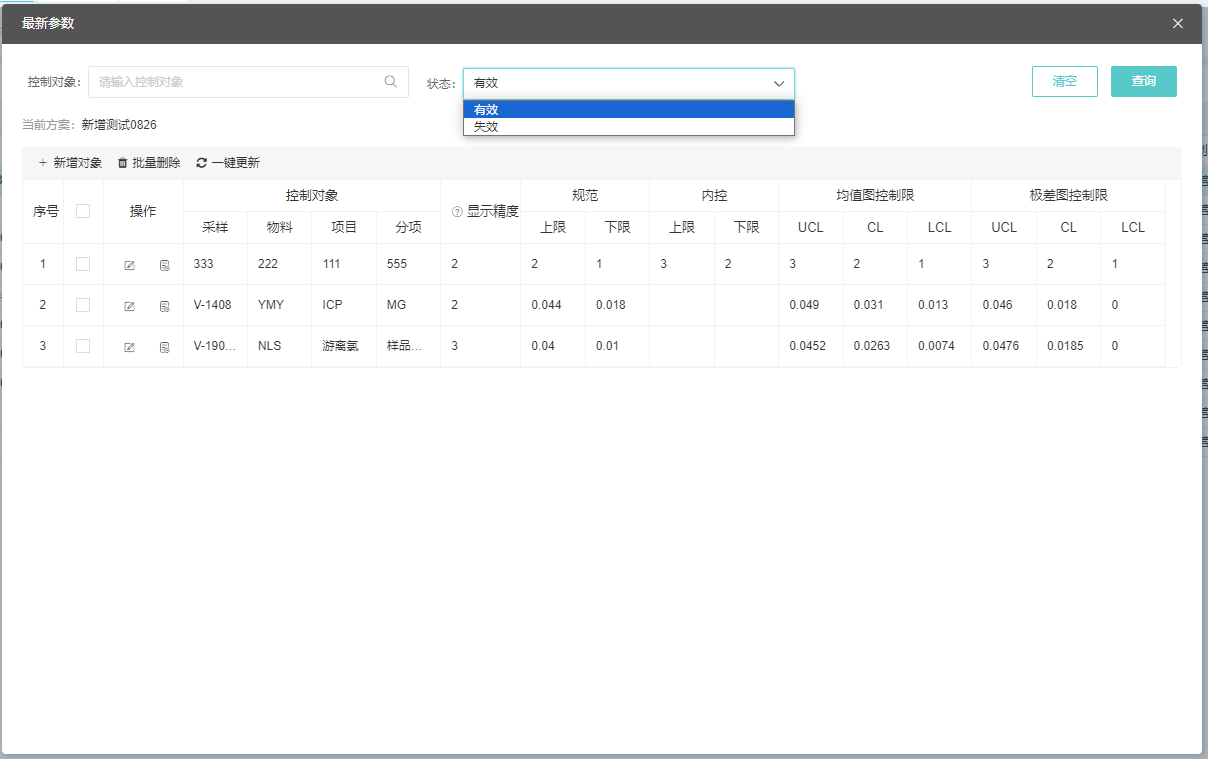

最新参数

• 入口：控制方案列表——更多——最新参数

• 控制对象的描述字段：

  • 即“控制方案：控制对象”的配置结果
  • 一旦方案保存后，对象结构不变

• 状态：

  • 有效：（控制点、控制限、工序能力）调度运行时，只会查询“有效”状态下的控制对象
  • 无效：控制对象不参与监控，即调度不分析这些对象

• 新增对象：

  • 控制对象有几个描述字段，取决于控制方案管理，不能改
  • 所有描述字段组合起来，视为一个对象
  • 禁止对象重复
  • 填写时，禁止包含空格

• 批量删除：指从“有效”改为无效

  • 无效对象如需重新纳入监控，可将筛选查询无效，然后点击对象恢复即可

• 一键更新：

  • 指一键更新控制限，仅更新当前有效控制对象的控制限，不涉及到规范、内控
  • 更新规则（指取哪些控制点来计算控制限）见【控制方案管理：调度配置：自动计算数据来源】

查看运行日志

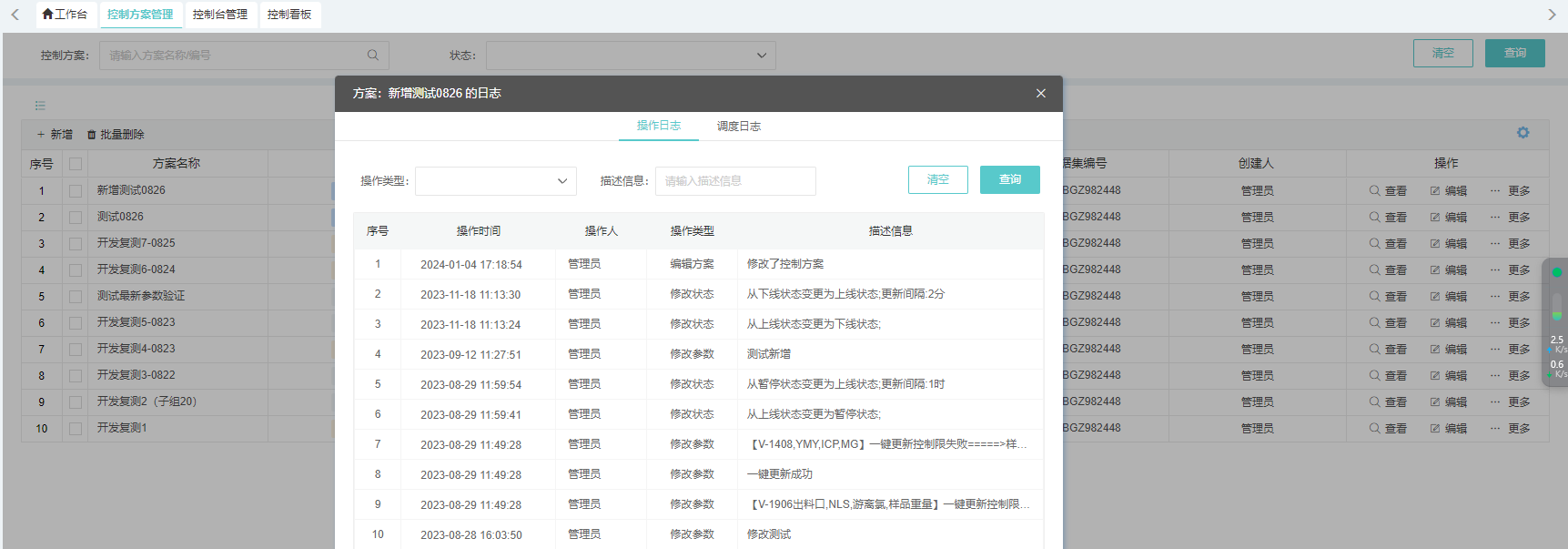

• 操作日志



  • 修改方案

  • 修改方案状态

  • 控制对象最新参数的一键更新

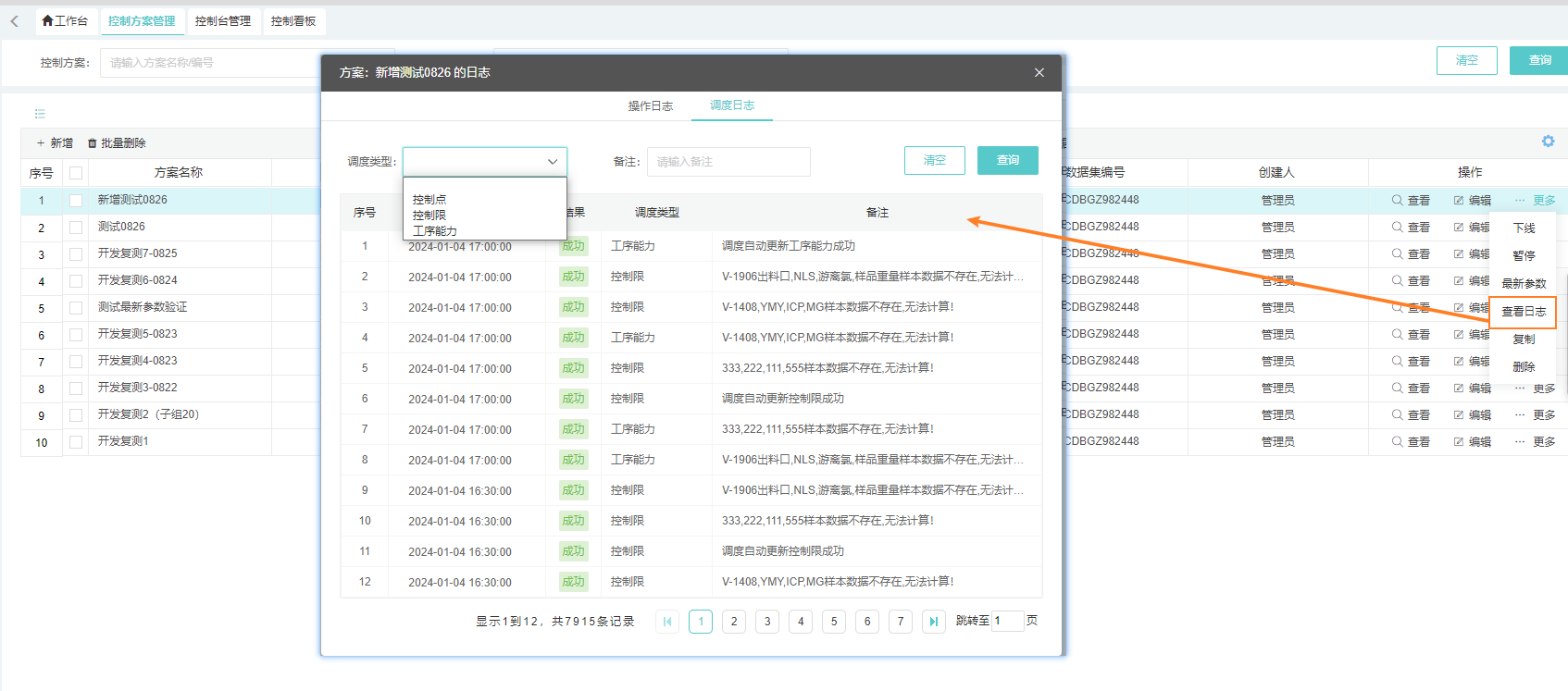

• 调度日志



  • 有3种调度：控制点、控制限、工序能力
    • 控制点：核心，运行规则 = 方案列表中点击【上线】按钮时配置的“预约上线时间、更新间隔”
    • 控制限：基于控制点计算，运行规则见“控制方案：调度配置”
    • 工序能力：基于控制点计算，运行规则见“控制方案：调度配置”
