分析计划

• 计划 = 对某个“测量系统”的分析
• 1个测量系统包含多个计划
  • 计划之间无关联
  • 允许1个计划未完成时开启新计划
• 1个计划中包含的分析特性≥1
  • 只有计划中的所有特性都分析完成，该计划才算完成

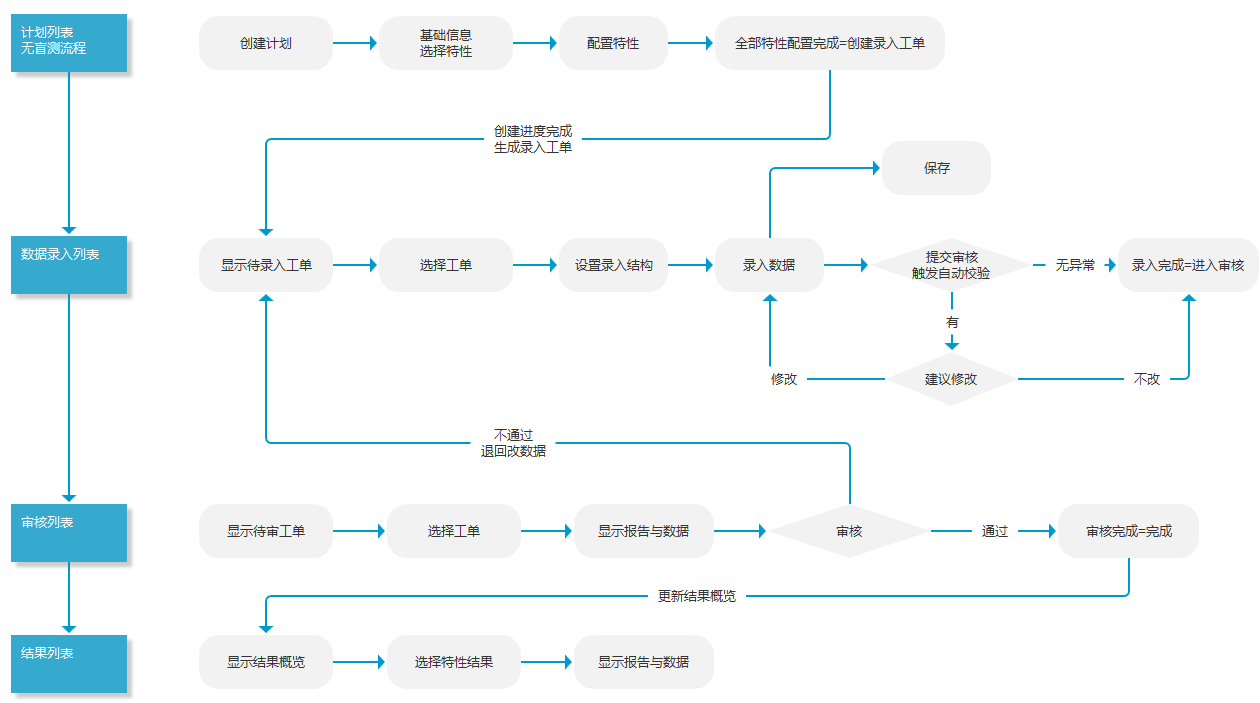

运行逻辑

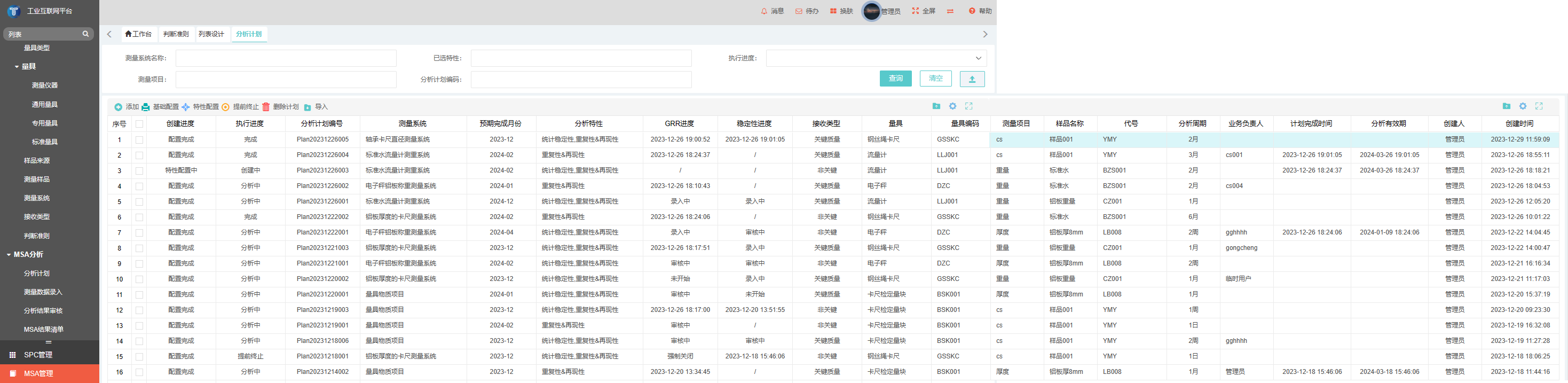

列表

• 本列表配置生成，如需调整，可以在列表设计中自行新增/隐藏字段，禁止删除

1. 创建进度：有3个状态“基础配置中、特性配置中、配置完成”

   • 基础配置中：
     • 新增计划时，点击保存，该计划的创建进度=“基础配置中”
     • 这种状态下，选中计划，点击按钮“基础配置”，对计划的基础信息进行修改
     • 基础配置时，分析特性的勾选数量要≥1
     • 本页面是配置生成，可自行添加字段，用于计划的场景描述，例如增加：工厂、车间、产线等字段，禁止删改现有字段
   • 特性配置中：
     • 新增计划/编辑基础的界面中，点击提交，该计划的创建进度更新为“特性配置中”
     • 特性配置的界面中，点击保存，该计划的创建进度不变=“特性配置中”
     • 这种状态下，选中计划，点击按钮“基础配置”，进入基础信息的查看页面，无法修改基础信息
     • 这种状态下，选中计划，点击按钮“特性配置”，进入特性配置页面
   • 配置完成：
     • 特性配置界面，点击提交，该计划的创建进度更新为“配置完成”、同时执行进度从创建中升级为未开始

2. 执行进度：有5个状态“创建中、未开始、分析中、完成、提前终止”

   • 创建中：代表工单未创建，在后续列表中不会出现

     • 列表说明：数据录入——特性工单级别、审核——特性工单级别、审核结果清单——计划级别

   • 未开始=新工单：数据还没开始录入，一旦有任何数据保存进度升级为分析中

   • 分析中：工单可能是在录入中、可能是在审核中、可能部分特性工单已经审核完成，简单来说，就是必然有某个特性工单未完成

   • 完成：该计划的所有工单都已经审核完毕，计划全部完成

   • 提前终止：人为终止计划，所有未完成工单强制终止，但计划仍可在“审核结果清单列表”中查看到

3. 计划完成时间、分析有效期

   • 计划完成时间：系统生成，指最后一个特性审核通过的时间
   • 分析有效期：系统生成=计划完成时间+分析周期

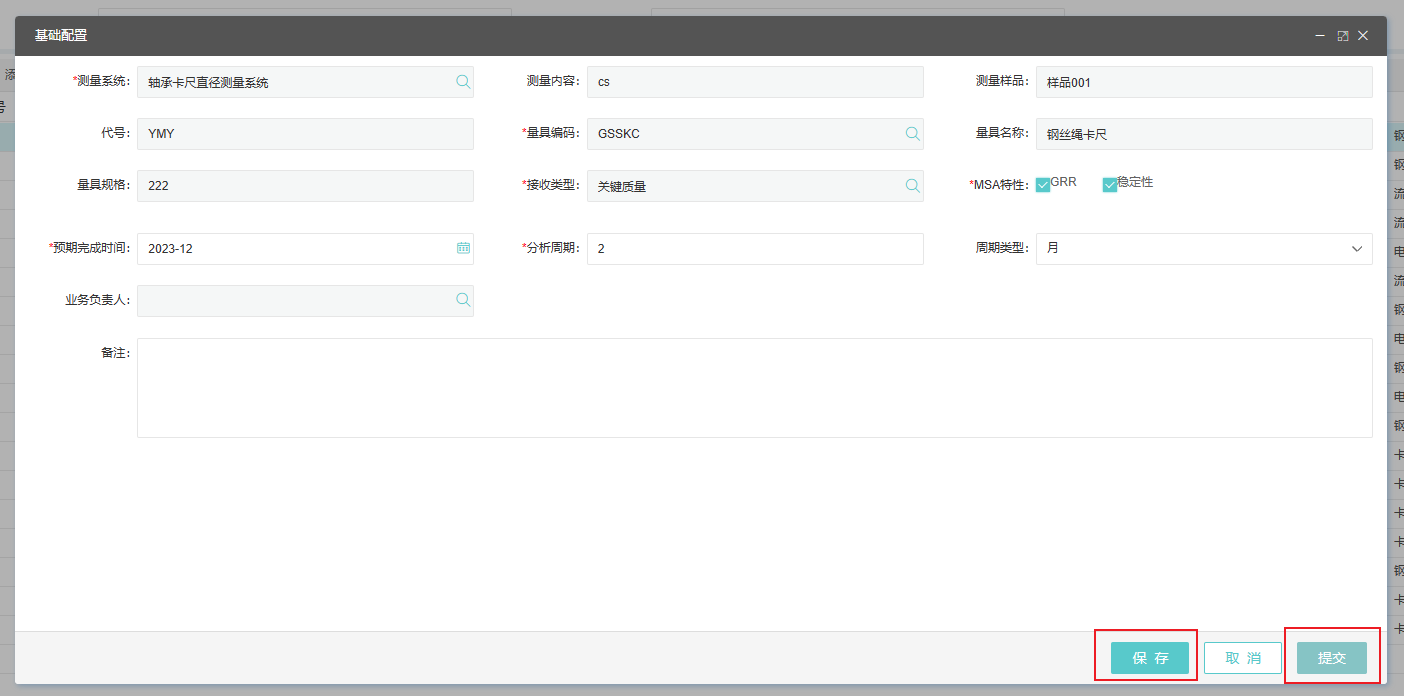

基础配置

1. 接收类型：仅显示配置完成的类型，如果找不到所需的接收类型，请检查该类型的准则配置进度
2. MSA特性：至少选择1个
3. 预期完成时间：仅用于记录，没有督促功能，如需提醒，可现场自行修改列表
4. 保存：保存数据不进入下一个步骤，可重新进入修改
5. 提交：保存并进入下一个步骤，已提交内容禁止修改

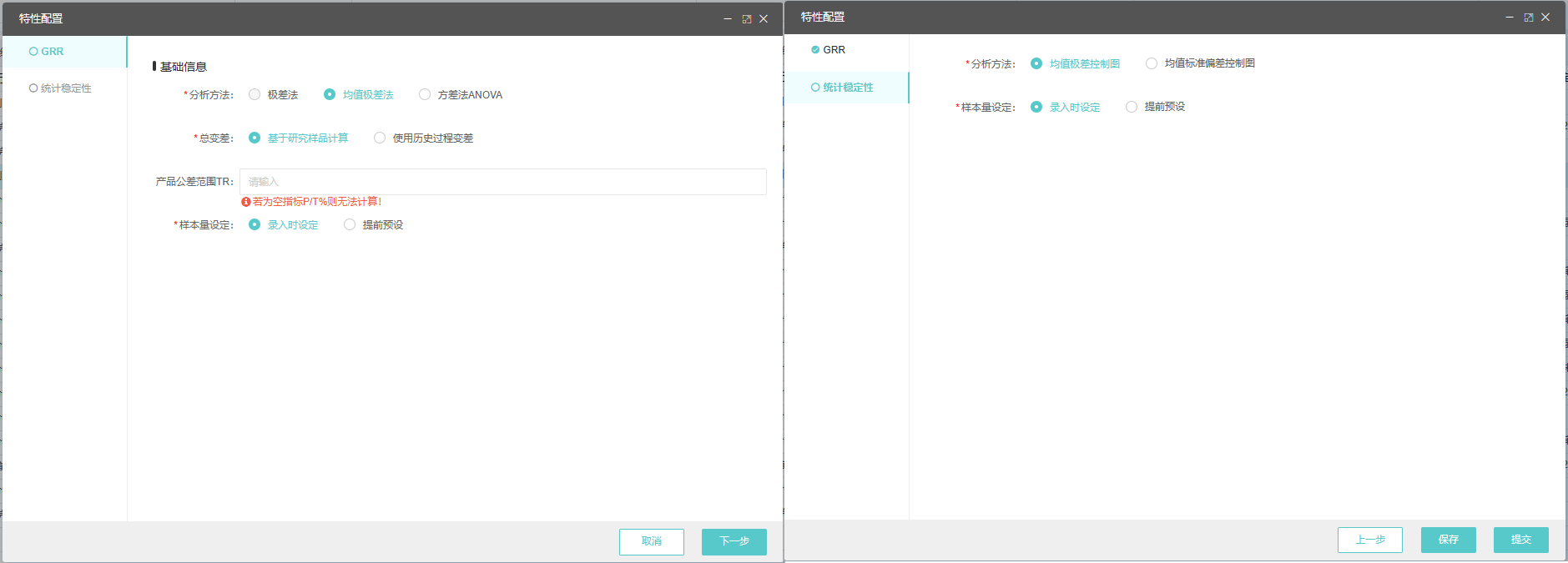

特性配置

当前仅上线2种特性，根据基础设置中的选择，显示其中的1种或2种

特性配置——GRR

• 分析方法：极差法暂未上线，无法选择

  方法	优势	劣势
  极差法	快速提供近似值评估GRR 支持衡量测量系统改善前后的GRR变化	只能提供整体，不能分解（为重复性与再现性）
  均值极差法	极差法的升级版，可分解为重复性与再现性	不能评价高阶交互作用的影响
  方差法	支持所有类型实验 评估更准确 可得到多因素间的交互作用	手工计算复杂（计算机执行可无视） 解读需要一定的统计学知识

  举例：方差计算结果认为（操作员x样品）高阶交互作用对测量系统存在显著影响

  解读：操作员在不同样品上的测量偏差较大，是造成总体测量偏差的重要因素，需要定位造成偏差的原因并解决

• 总变差：通常根据样品计算，如果客户知道历史过程变差（比如从SPC分析中得到σ）可自行添加

• 产品公差范围TR=规范上限-规范下限，目前非强制，但是建议填写

• 样本量设定：提前预设后，如需修改，可以在“数据录入界面”中做调整

特性配置——统计稳定性

• 分析方法：目前提供2种分析方法

  • 提示：分析时不会使用箱线图剔除异常点
  • 控制限根据样本数据（测量值）计算
  • 只有1条判异规则：超出控制限

• 样本量设定：提前预设后，如需修改，可以在“数据录入界面”中做调整
