一、概念

工作流：什么是“工作流”？“工作流”这个概念，同样是源起与国外，专业一点讲的话，应该叫做Workflow，在广泛概念下，工作场景下中遇见的大部分工作，假如需要其他人参与协作的，是需要不同角色、部门的人协同完成的一个大任务，工作流就是可以将这项任务，按照公司管理规则的、标准化要求，形成可视化的、可管控的线上的工作执行流程。任务的整个周期全部呈现线性，完整的工作执行过程

流程表单：流程步骤绑定的表单。表单数据库表必须有 FlowState（流程状态码：99:完成；1：流转中；-1：作废）、StepName（当前步骤名称）字段

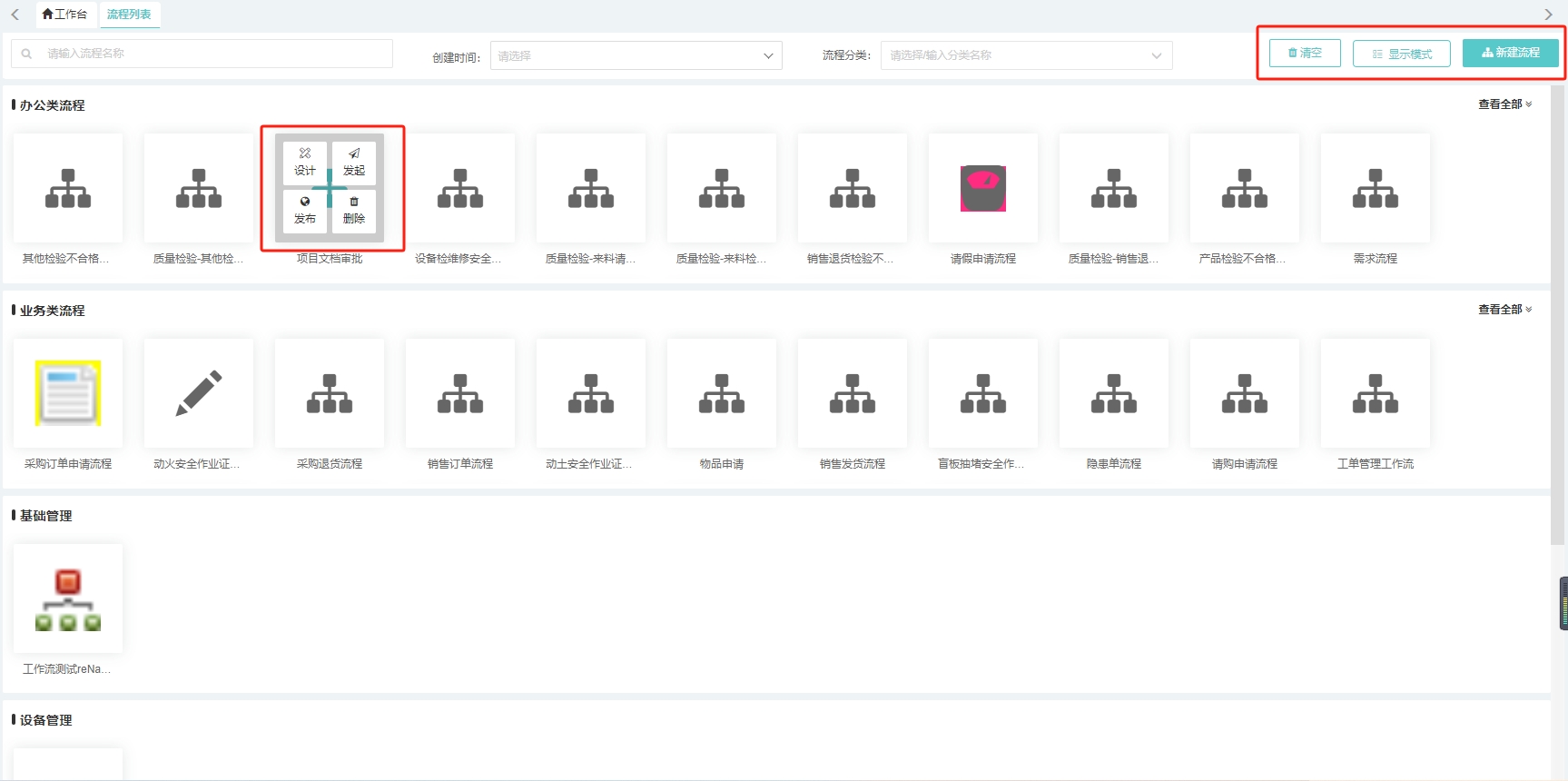

二、流程列表

菜单位置：系统管理 ==> 流程管理 ==> 流程列表

展示所有已配置的工作流，可根据流程名称、创建时间、流程分类进行查询

操作按钮说明：

• 清空：清除设置的工作流查询内容

• 显示模式：设置流程列表显示样式



• 新建流程：新增工作流，点击打开一个新的菜单页签【流程设计】

• 设计：打开所选流程设计页面，用于修改流程

• 发起：打开所选流程一个步骤绑定的表单

• 发布：发布所选流程（新增、修改的流程需要发布后才能生效）

• 删除：删除所选流程

三、流程设计

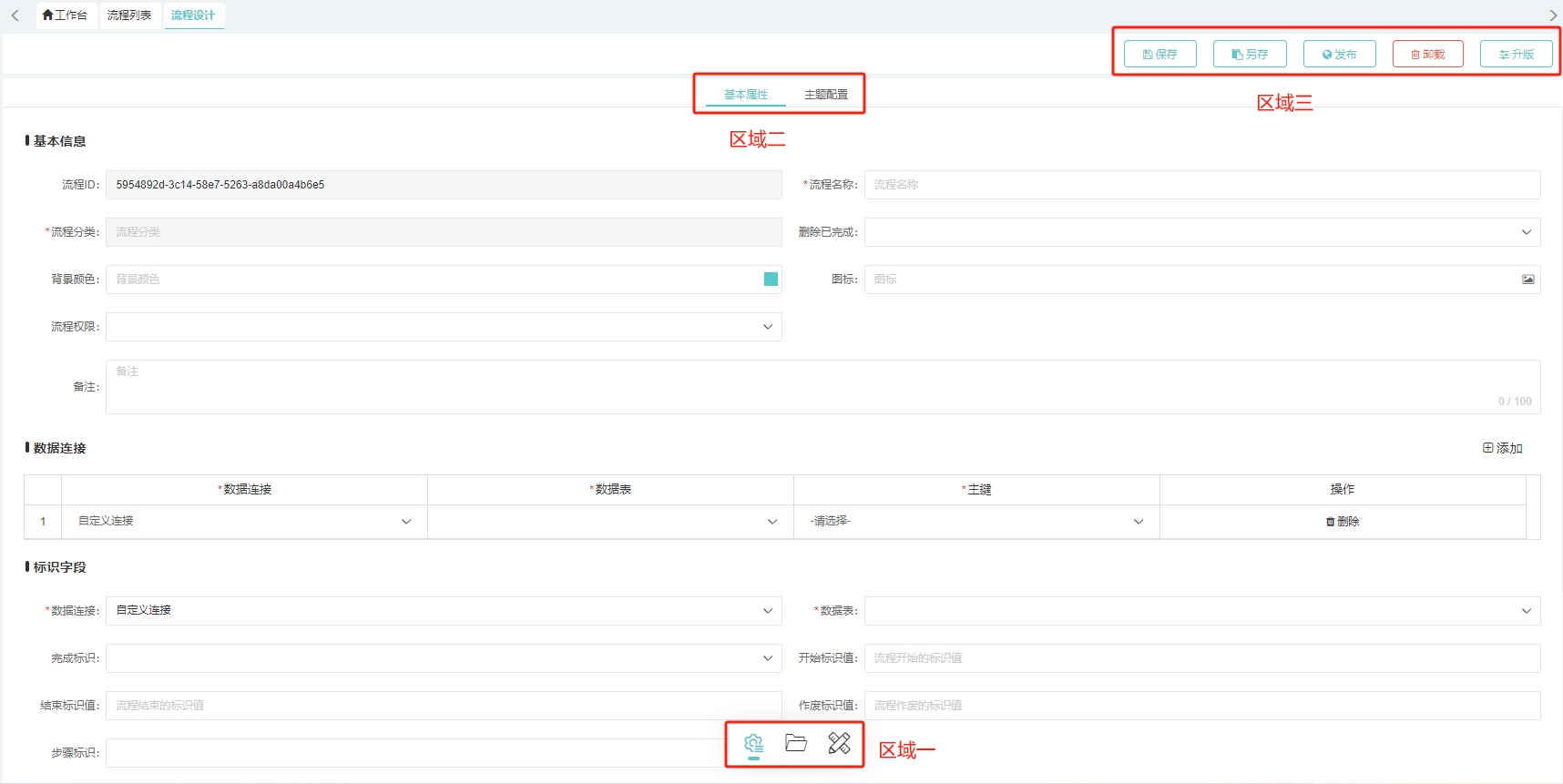

入口：点击流程列表页面【新建流程】或【设计】按钮


1 区域一

图标按钮从左到右依次为：属性、流程列表、流程

1.1 属性

流程基础属性设计页面，既区域二操作部分。设置完切记要先保存再发布才会生效。

1.1.1 基本属性

（1）基本信息

• 流程ID：流程唯一标识，系统生成，不可修改

• 流程名称：设置流程名称

• 流程分类：选择流程类型

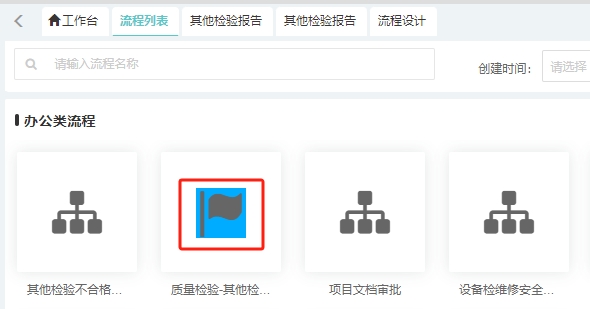

• 背景颜色：设置【流程列表】页签流程图标背景色

• 图标：设置【流程列表】页签流程图标

  案例：

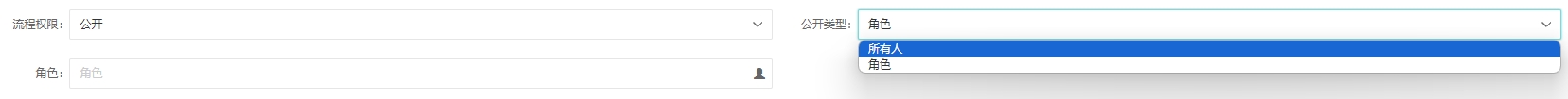

• 流程权限：选择私人，则该流程设计数据仅创建人可见；选择公开，则多一个【公开类型】属性。

  公开类型：选择所有人，则该流程数据对所有用户可见；选择角色，则对拥有所选角色的用户可见。



（2）数据连接

• 数据表：选择需要应用工作流的数据库表名，一般为流程表单绑定的表
• 主键：选择所选数据表的主键

（3）标识字段

• 数据连接：默认自定义
• 数据表：与【数据连接】中所选的表一致
• 完成标识：选择字段【FlowState】
• 开始标识值：1
• 结束标识值：99
• 作废标识值：-1
• 步骤标识：选择字段【StepName】

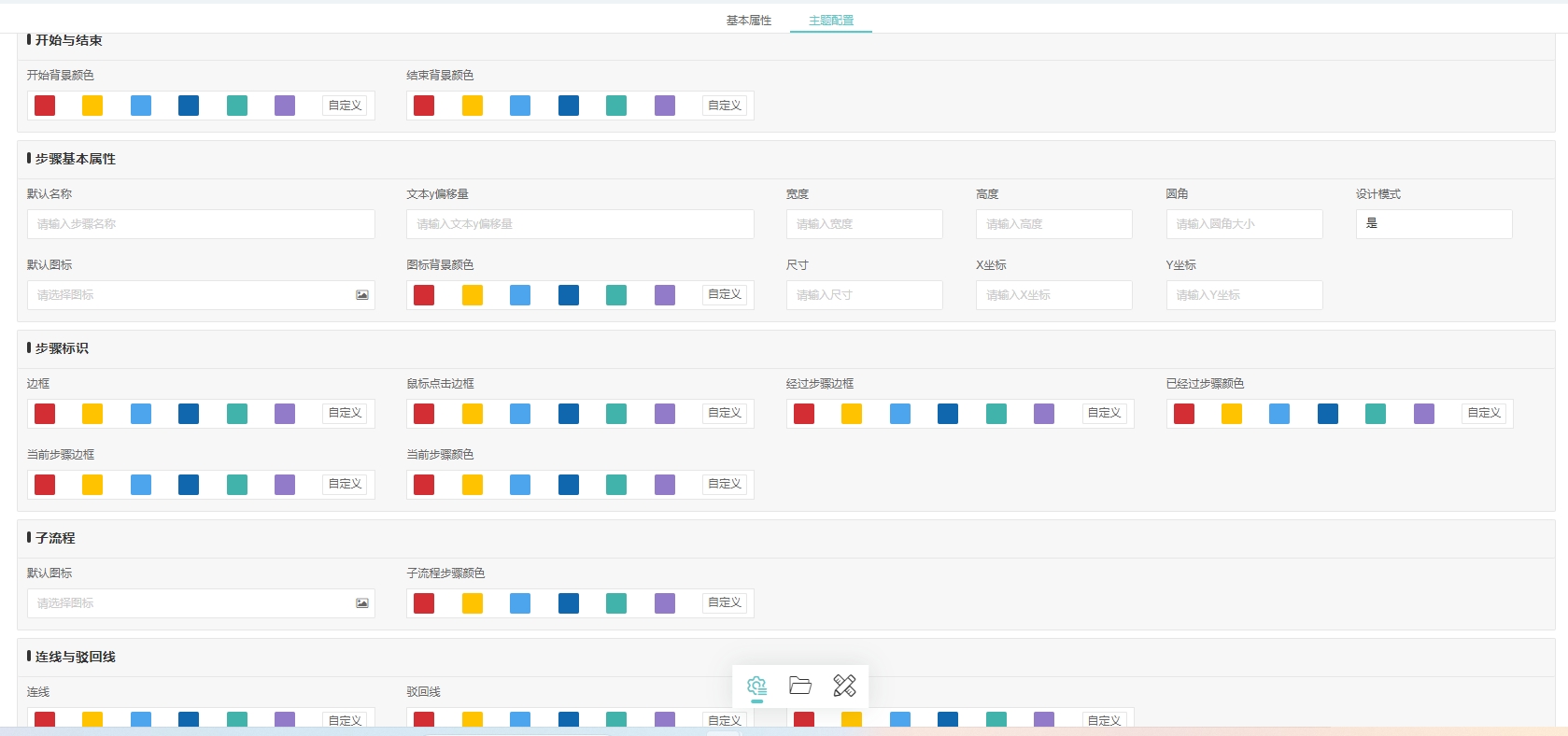

1.1.2 主题配置

设置流程图显示样式，不设置将使用默认样式

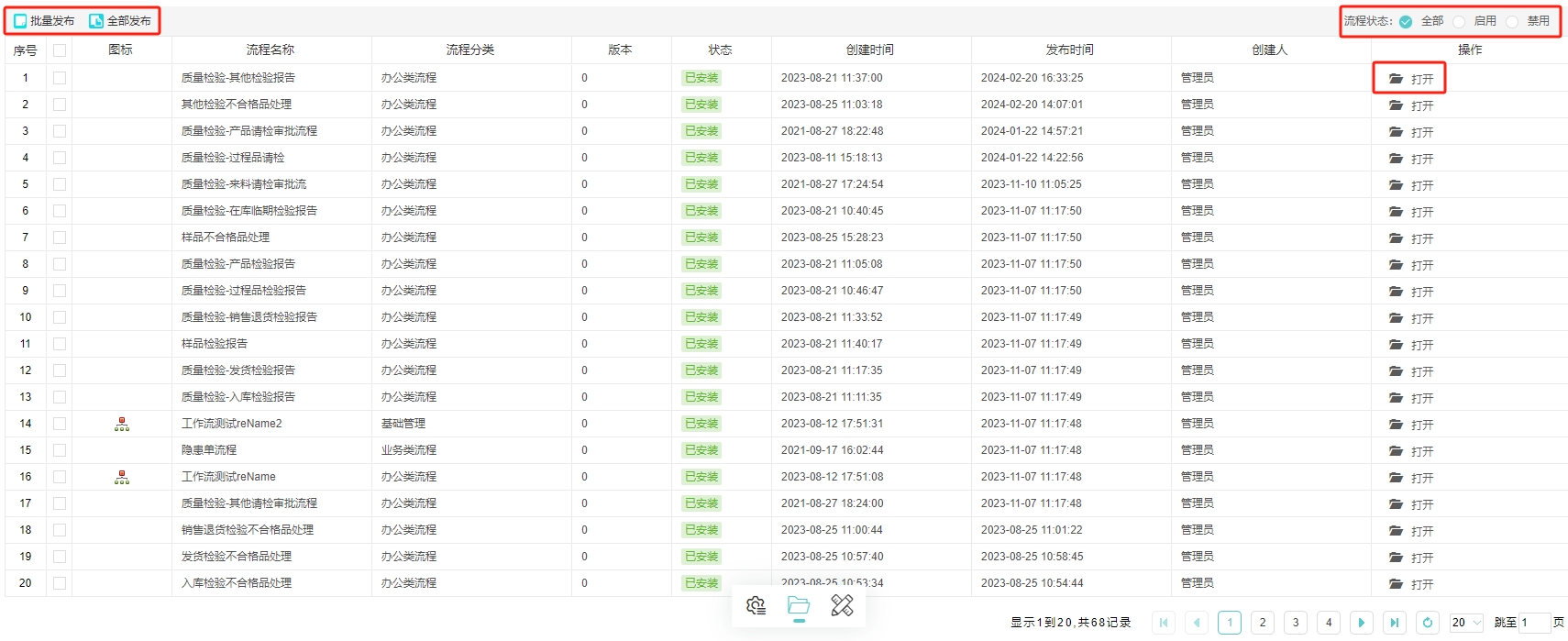

1.2 流程列表


• 批量发布：同时发布所选中的流程
• 全部发布：一键发布所有流程
• 流程状态：根据选择的状态筛查流程数据
• 打开：打开所选流程的设计页面

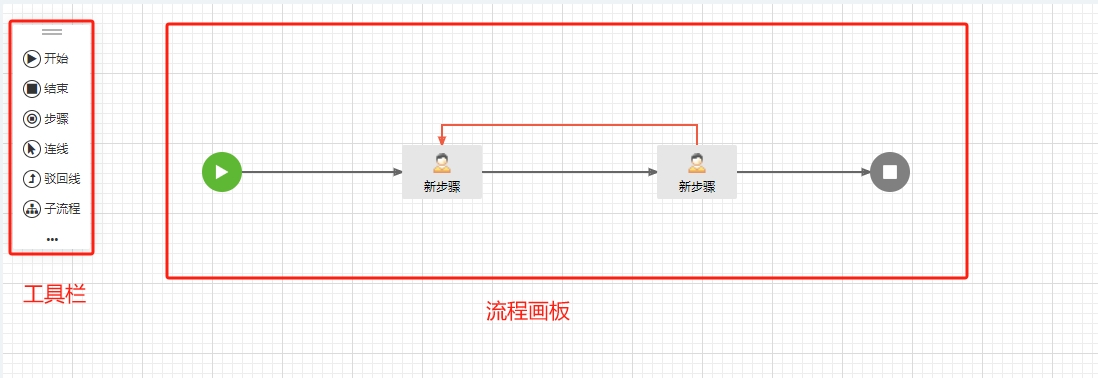

1.3 流程

用于流程设计，主要由两部分组成

1.3.1 工具栏

• 开始、结束：每个流程都有且仅有一对开始结束步骤
• 步骤：流程的每个节点
• 连线：流程节点连接线

1.3.2 流程画板

（1）步骤：双击打开左侧步骤属性设置面板

• 基本：设置步骤基本属性

• 表单：设置步骤关联的表单

• 策略：根据流程需要配置执行策略

• 抄送：设置抄送人

• 通知：设置当前步骤操作按钮

• 按钮：设置当前步骤操作按钮

• 处理人：设置拥有该流程步骤操作权限的人

（2）连接线

• 属性：可设置连接线名称

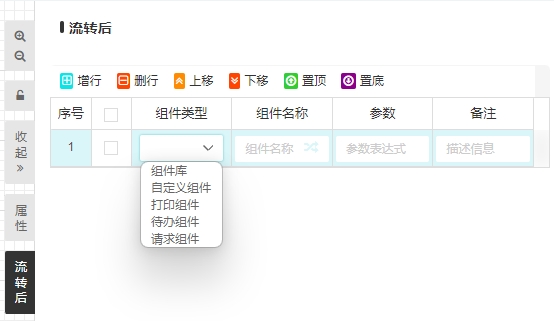

• 流转后：配置数据流转后的业务事件。参数语法参考表单设计基本属性中的接口参数。自定义组件用于调用自定义存储过程。



• 结束前：配置数据流转前的业务事件。用法与流转前一致。

2 区域三

2.1 保存

保存已配置的流程信息

2.2 另存

另存已配置好的流程（复制）

2.3 发布

保存的流程需发布后才能生效

2.4 卸载

卸载后的流程不可使用

2.5 升版

复制一条相同的流程数据，复制出的流程版本加1

四、列表配置

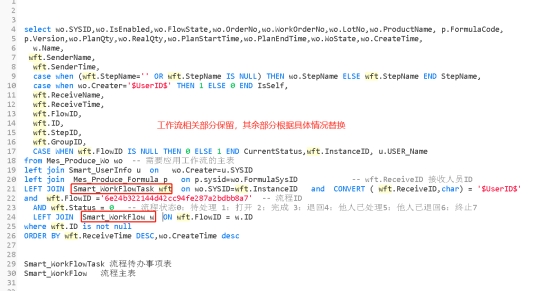

1 列表查询sql

Select wo.SYSID,wo.IsEnabled,wo.FlowState,wo.OrderNo,wo.WorkOrderNo,wo.LotNo,wo.ProductName, p.FormulaCode,
p.Version,wo.PlanQty,wo.RealQty,wo.PlanStartTime,wo.PlanEndTime,wo.WoState,wo.CreateTime,
w.Name,
 wft.SenderName,
	wft.SenderTime,
	case when (wft.StepName='' OR wft.StepName IS NULL) THEN wo.StepName ELSE wft.StepName END StepName,
	case when wo.Creater='$UserID$' THEN 1 ELSE 0 END IsSelf,
	wft.ReceiveName,
	wft.ReceiveTime,
	wft.FlowID,
	wft.ID,
	wft.StepID,
	wft.GroupID,
	CASE WHEN wft.FlowID IS NULL THEN	0 ELSE 1 END CurrentStatus,wft.InstanceID, u.USER_Name
from Mes_Produce_Wo wo  -- 需要应用工作流的主表
left join Smart_UserInfo u  on   wo.Creater=u.SYSID
left join  Mes_Produce_Formula p   on p.sysid=wo.FormulaSysID            -- wft.ReceiveID 接收人员ID
LEFT JOIN  Smart_WorkFlowTask wft  on wo.SYSID=wft.InstanceID   and  wft.ReceiveID = '$UserID$'
and  wft.FlowID ='6e24b322144d42cc94fe287a2bdb38a7'  -- 流程ID
	AND wft.Status = 0   -- 流程状态0：待处理 1：打开 2：完成 3：退回4：他人已处理5：他人已退回6：终止7
	LEFT JOIN  Smart_WorkFlow w  ON wft.FlowID = w.ID
where wft.ID is not null
ORDER BY wft.ReceiveTime DESC,wo.CreateTime desc

-- Smart_WorkFlow 流程主表
-- Smart_WorkFlowTask 流程待办事项表

流程ID：可从流程基本属性中复制

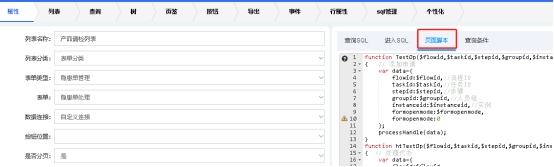

2 页面脚本

流程按钮调用事件脚本

function TestOp($flowid,$taskid,$stepid,$groupid,$instanceid,$formopenmode,$flowstate)
{   // 添加申请
    var data={
        flowid:$flowid,//流程ID
        taskid:$taskid,//任务ID
        stepid:$stepid,//步骤
        groupid:$groupid,//人员组
        instanceid:$instanceid,//实例
        formopenmode:$formopenmode,
        formopenmode:0,
        height:window.document.body.offsetHeight*0.95,
        width:window.document.body.offsetWidth*0.95
    };
    processHandle(data);
}
function htTestOp($flowid,$taskid,$stepid,$groupid,$instanceid)
{  // 处理代办
    var data={
        flowid:$flowid,
        taskid:$taskid,
        stepid:$stepid,
        groupid:$groupid,
        instanceid:$instanceid,
        formopenmode:1,
        height:window.document.body.offsetHeight*0.95,
        width:window.document.body.offsetWidth*0.95
    };
    processHandle(data);
}
function showTestOp($flowid,$taskid,$stepid,$groupid,$instanceid,$Sysid)
{   // 查看
    if($flowid){
        var data={
            flowid:$flowid,
            taskid:$taskid,
            stepid:$stepid,
            groupid:$groupid,
            instanceid:$instanceid,
            formopenmode:2,
        height:window.document.body.offsetHeight*0.95,
        width:window.document.body.offsetWidth*0.95
        };
        processHandle(data);
    }else{
        view($Sysid);
    }}

3 按钮调用

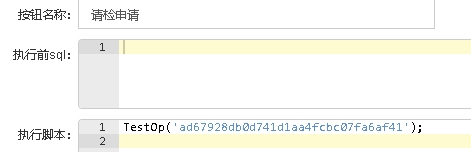

3.1 添加申请

TestOp('流程ID')

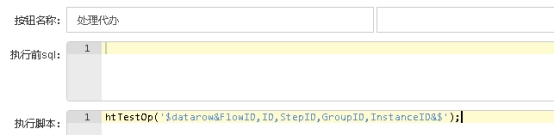

3.2 处理待办

htTestOp('$datarow&FlowID,ID,StepID,GroupID,InstanceID&$');

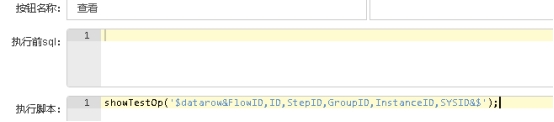

3.3 查看

showTestOp('$datarow&FlowID,ID,StepID,GroupID,InstanceID,SYSID&$');
