1 基础示例

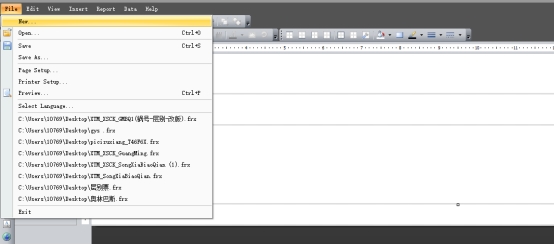

1.1 新建标签文件

1.2 建立参数名

Parameters→右键→New Parameter→Parameter右键Rename→统一命名为MasterKey

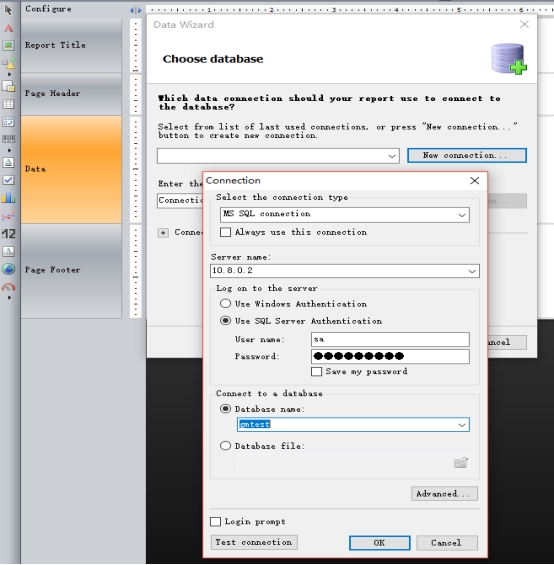

1.3 链接数据源

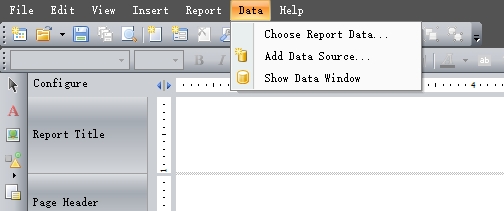

（1）工具栏Data →Add Data Source…

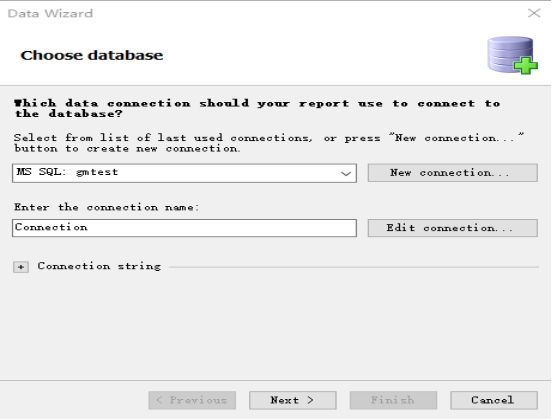

（2）New connection… →选择MS SQL connection→数据源名称（服务器IP地址）→数据库名称→密码→选择数据库名称→Test connection测试链接，显示链接成功→OK→Next

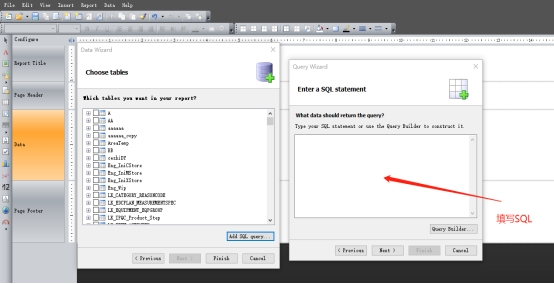

（3）添加 SQL

Add SQL query…→Next→填写SQ（SQL格式select * from Table where SYSID=@MasterKey, @MasterKey为传递的参数，一般取表单单里面主表的SYSID)）→Next

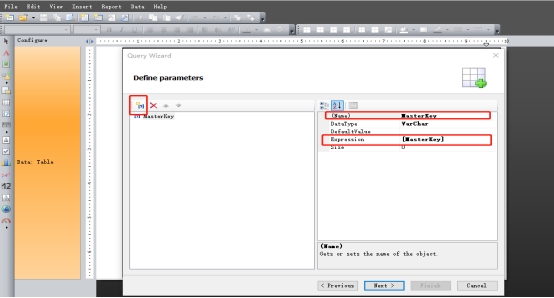

（4）配置参数

点“？”→Name为MasterKey Expression 为[MasterKey] →Next→Finish

1.4 配置模板

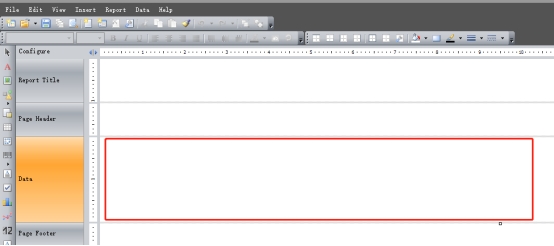

Data区域配置模板

（1） 处理其它区域Report Title,Report Title,Page Footer

方法一：选中该区域右键删除 方法二：选择显示区域

（2） 纸张大小设置

设置纸张方向，纸张大小

设置纸张边距

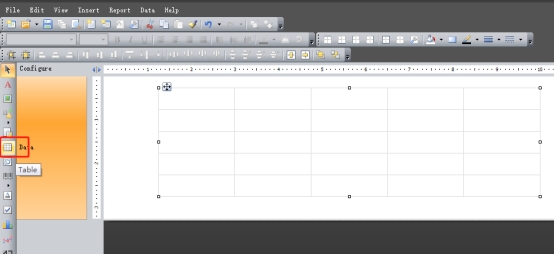

（3）选择表格

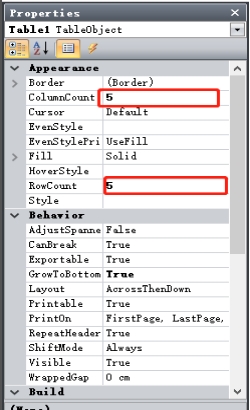

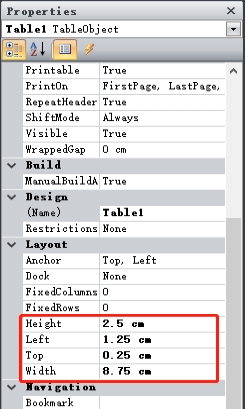

（4）设置行列个数和位置

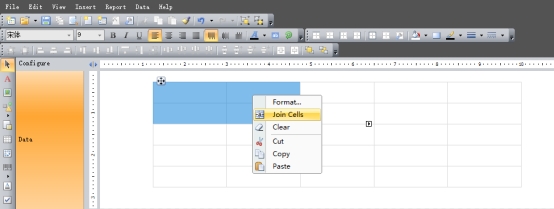

（5）合并单元格

选中单元格，join cells

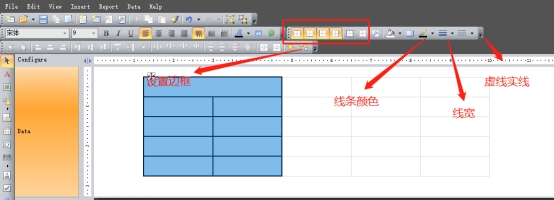

（6）设置线条

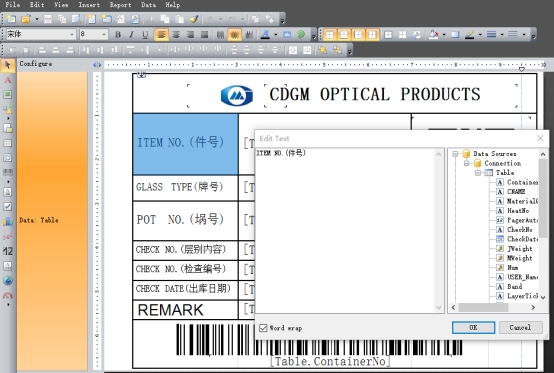

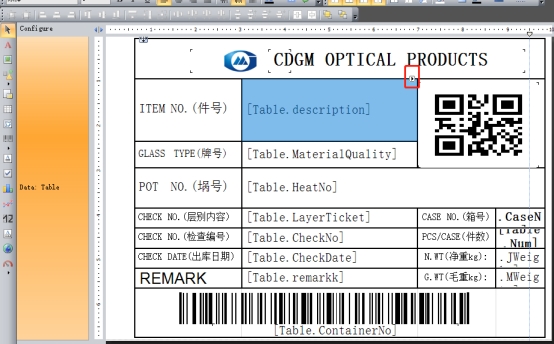

（7）单元格关联字段

方法一：双击单元格，右边Table处选择字段或直接输入文字

方法二：点黑色三角符号，选择字段

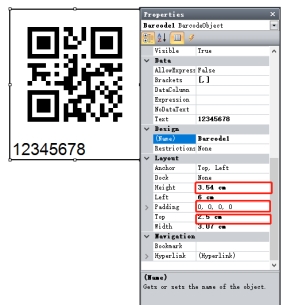

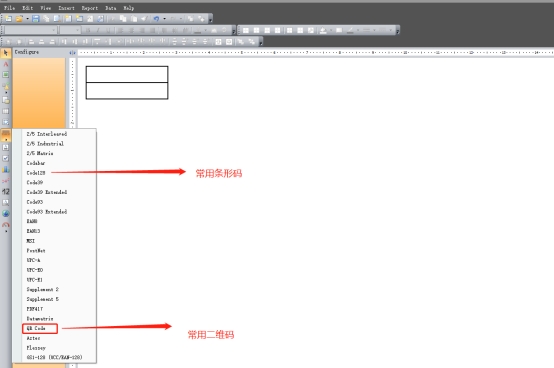

（8）二维码/条形码，关联字段如表格关联字段相同

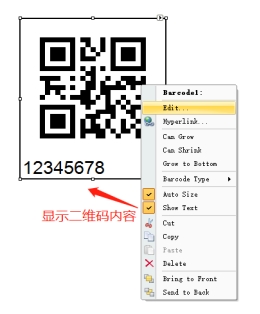

Auto Size 改为任意调整大小 调整大小，padding

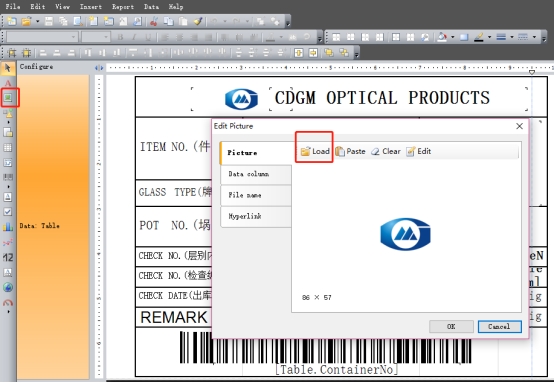

（9）添加图片

选择图片按钮→Load→选择图片

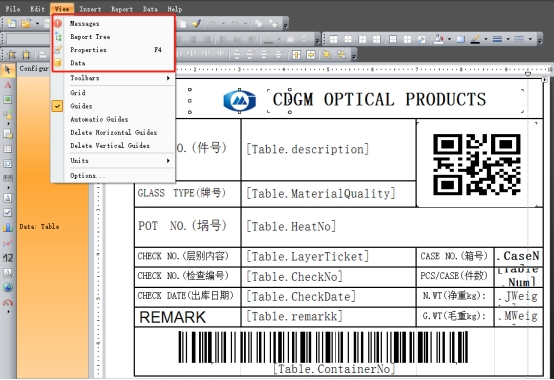

（10）选择信息栏，调整模板参数

2 特殊操作

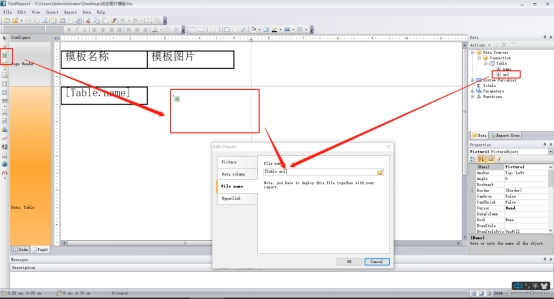

2.1 动态图片

根据数据路径自动显示图片

3 项目经验

3.1 多模板合并

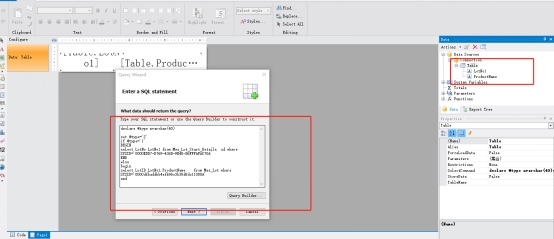

当不同的业务场景使用相同的模板格式，简单方法下只能通过不同的模板实现，其实可以对逻辑进行组织和分析，将逻辑写在同一个sql中，实现模板的合并。如下图

该模板实现了两种场景下的取数，一个是从Mes_Lot里，一个是从Mes_Lot_Start_Details中。@type做了逻辑开关。

FS右边输出的列，默认是第一个select的列，也就是说默认只是LotNo1,但是可以通过强行加字段的方式把其他sql可能用到的列加进去。如图

​ 当然，最好的方式还是建议各个select保持相同的输出列，如果没有的，可以用 空+别名的方式输出。
